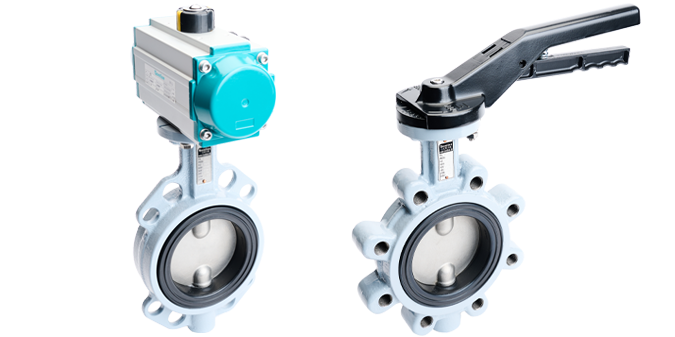

中线软密封蝶阀

连接形式:

Fig.223 对夹, Fig.224 凸耳

规格范围:

DN25-DN2000

标准压力:

0.001bar绝对真空压力

DN25-DN200: 16bar

DN250-DN2000: 10bar

法兰标准:

DN25-DN300: EN1092 PN10, PN16. ASME B16.5 CLASS150.

JIS B 2239 10K, 16K. BS10 表 D, 表 E

DN350-DN2000: EN1092 PN10, PN16.

ASME B16.5 CLASS150. BS10 表 D, 表 E

结构长度:

EN558 系列20, API 609 表1

密封测试标准:

ISO 5208 A级, API 598 表5 (介质: 水)

阀体材质:

GGG40, SS316

阀板材质:

SS201, SS304, SS316, SS316L, 2507, 2205, 球体喷尼龙

阀座材质:

NBR, EPDM-H, FPM-A, FPM-B (耐蒸汽), PTFE, NBR-DVGW,

HNBR, FEPM, FDA-EPDM, 硅橡胶

阀门操作:

手柄, 齿轮箱, 气动执行器, 电动执行器
